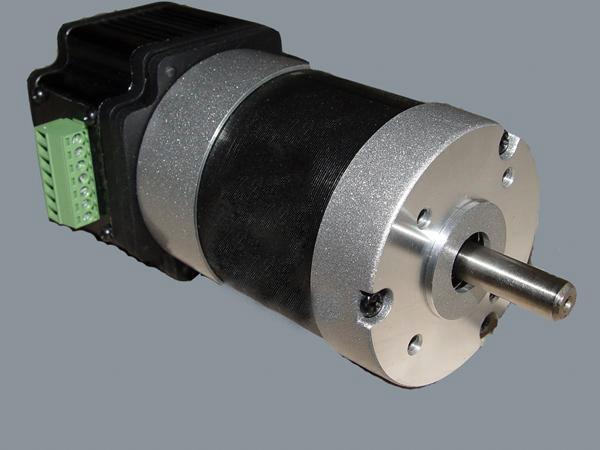

57mm bürstenloser Motor mit dem internen Antrieb
Der Antrieb des 57mm bürstenlosen Motors nimmt das integrierte Design. Er hat eine kleine Abmessung und hohe Kapazität. Er hat die Funktionen von Rechts- und Linkslauf, Einstellung der Drehzahl, Ausgebung der Geschwindigkeit und anderen.
AnwendungAutomatisierungsindustrie: Wickelmaschine, automatische Tür, Schlauchpumpe
Industrie des wissenschaftlichen Instruments: Analysator der Kohle-Qualität
Kommunikationsindustrie: Navigation der Satellitenantenne
Lebensmittelindustrie: Eismaschine

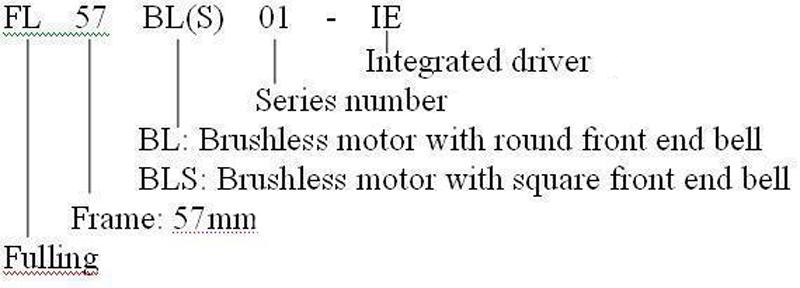

Industrie des Haushalt-Geräts: Rasenmäher, usw Beschreibung des Modells
| Wicklungstyp | Dreieck |
| Hall Verteilungswinkel | 120 Grad elektrischer Winkel |
| Wellenschlag | 0.025mm |
| Radialspiel | 0.025mm bei 460g |
| Axialspiel | 0.025mm bei 4000g |
| Max. Radialkraft | 75N bei 20mm von dem Flansch |
| Max. Axialkraft | 15N |
| Isolationsklasse | Klasse B |
| Spannungsfestigkeit | 500V DC für eine Minute |
| Isolationswiderstand | 100MΩ Min., 500V DC |
| +Vp | GND | GND | PG | SV | F/R | +5V |
| O | O | O | O | O | O | O |
| DC Leistungsaufnahme +36V DC | Grund | Grund | Geschwindigkeit des Impulsausgangs (TTL), 12 Pulse/Rev | Drehzahl der Spannung 0-5V DC | Drehrichtung | +5V Spannungsausgang |
Elektrische Spezifikationen
| Modell | FL57BL(S)005-IE | FL57BL(S)01-IE | FL57BL(S)02-IE | FL57BL(S)03-IE | FL57BL(S)04-IE |
| Anzahl der Pole | 4 | ||||
| Anzahl der Phasen | 3 | ||||
| Nennspannung V DC | 36 | ||||
| Nenndrehzahl RPM | 4400 | 4000 | 4300 | 4000 | 4000 |
| Nenndrehmoment N·m | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| Nennleistung W | 25 | 46 | 99 | 138 | 184 |
| Max. Drehmoment N·m | 0.16 | 0.39 | 0.7 | 1 | 1.27 |
| Spitzenstrom A | 3.5 | 6.8 | 11.5 | 16.5 | 20.5 |
| Phase zu Phase Widerstand Ω | 4.3 | 1.63 | 0.64 | 0.45 | 0.33 |
| Phase zu Phase Induktivität mH | 8.6 | 4.39 | 2 | 1.5 | 0.95 |
| Ständiges Drehmoment | 0.052 | 0.06 | 0.060 | 0.063 | 0.063 |
| Gegen-EMK Konstant V/KRPM | 3.8 | 4.5 | 4.45 | 4.8 | 4.6 |
| Trägheit des Rotors g·cm2 | 30 | 75 | 119 | 173 | 230 |
| Länge (L) mm | 90 | 100 | 139 | 159 | 179 |
| Gewicht kg | 0.56 | 0.67 | 0.9 | 1.2 | 1.46 |

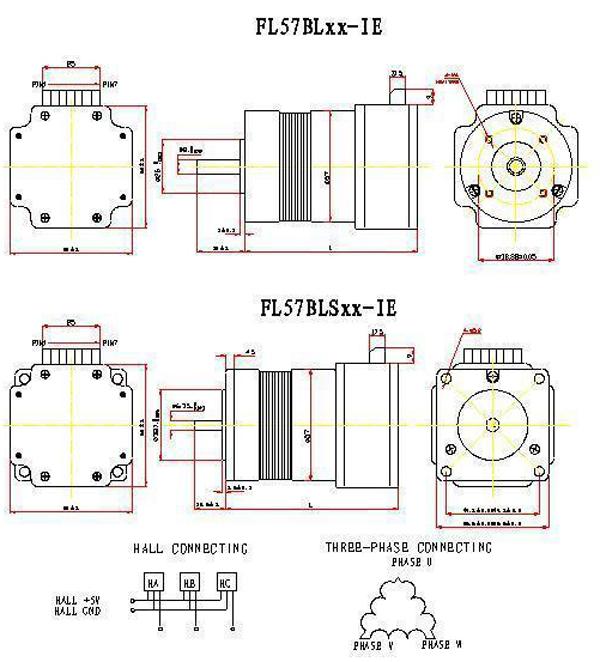

FL57BL(S)005/01/02/03-IE
| HA | HB | HC | U | V | W |
| 1 | 1 | 0 | X | L | H |
| 0 | 1 | 0 | H | L | X |
| 0 | 1 | 1 | H | X | L |
| 0 | 0 | 1 | X | H | L |
| 1 | 0 | 1 | L | H | X |
| 1 | 0 | 0 | L | X | H |
| HA | HB | HC | U | V | W |
| 0 | 0 | 1 | X | H | L |
| 0 | 1 | 1 | H | X | L |
| 0 | 1 | 0 | H | L | X |
| 1 | 1 | 0 | X | L | H |
| 1 | 0 | 0 | L | X | H |
| 1 | 0 | 1 | L | H | X |
